Ultra EFIS AvMap

AvMap Ultra dispose d'un écran LCD de 3,5 " ultra lumineux, lisible même à la lumière du soleil. Il est compact (78 mm) et ultra léger (seulement 230 g, alors que la moyenne du marché est d'environ 700 g) .

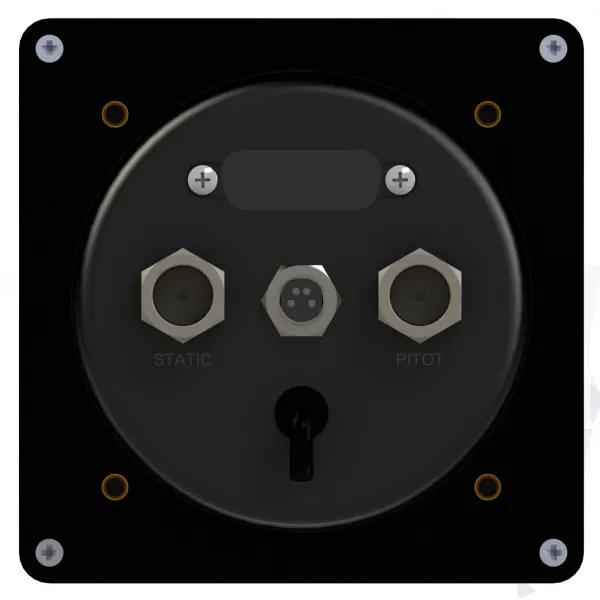

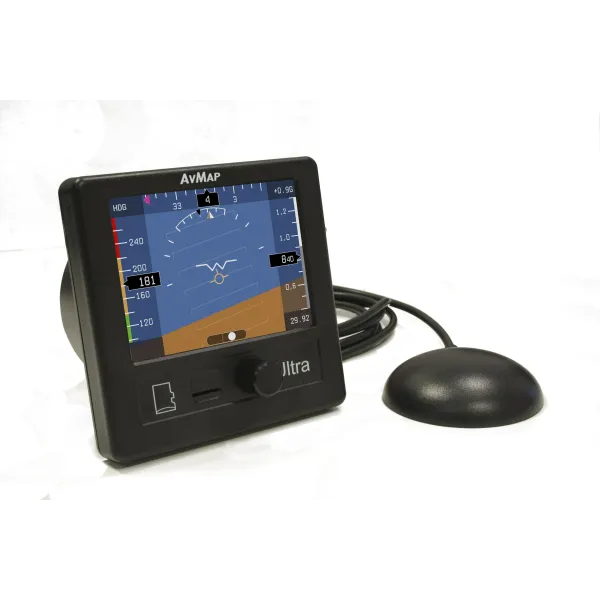

Montage dans un emplacement de 79,5 mm (taille standard), le AvMap Ultra peut être facilement installé sur votre tableau de bord et être connecté au récepteur GPS externe (inclus) et à l'aéronef système Pitot - statique pour fournir des données ADAHRS fiables et avancés .

Le AvMap Ultra contient des gyroscopes à semi-conducteurs, des accéléromètres, capteurs de champ magnétique, capteurs de données de l'air et le processeur de mouvement drone de navigation qui en font le EFIS le plus compact, fiable et complet de ce type.

Il est pratiquement insensible à la variation de température (de -20 ° C à +70 ° C).

Le AvMap Ultra fournit également une navigation de secours : sur l'écran HSI vous pouvez sélectionner à partir de la base de données Jeppesen préchargé un aéroport (ARPT), VOR et NDB comme votre point de navigation.

AvMap Ultra peut afficher sur son écran de 3,5", deux pages différentes : PFD et HSI (pages peuvent être facilement modifiées en utilisant le bouton de rotor).

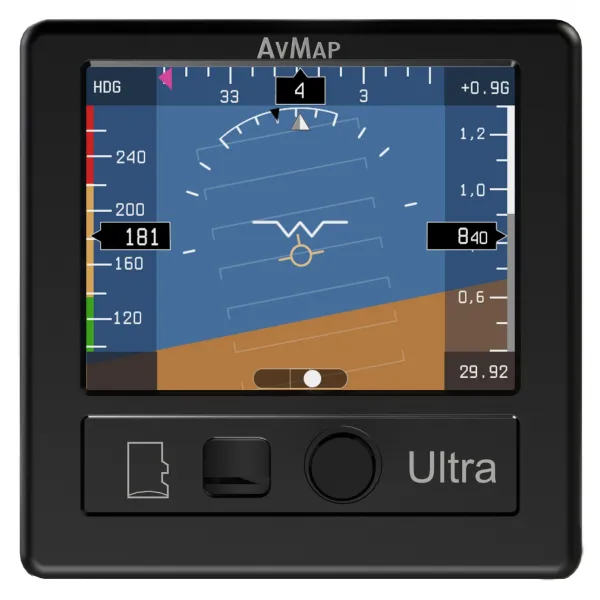

L'écran EFIS PFD affiche:
* Attitude (roulis, tangage et cap)
* Airspeed de système Pitot - statique
* Altitude du système Pitot - statique
* vitesse verticale
* G- mètre
* Compass

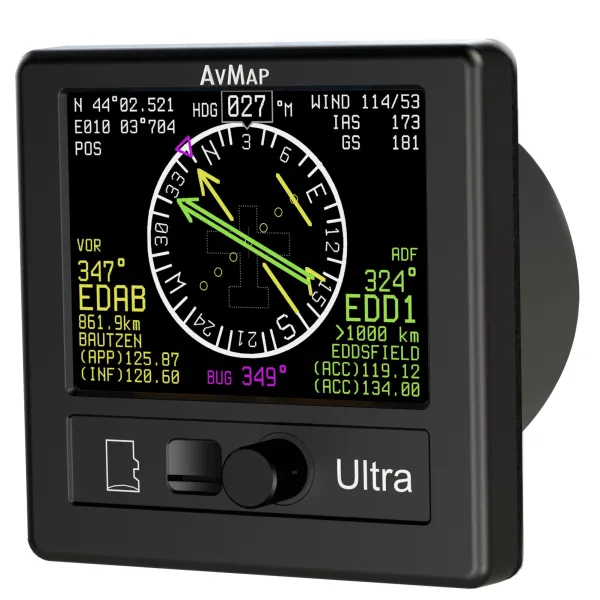

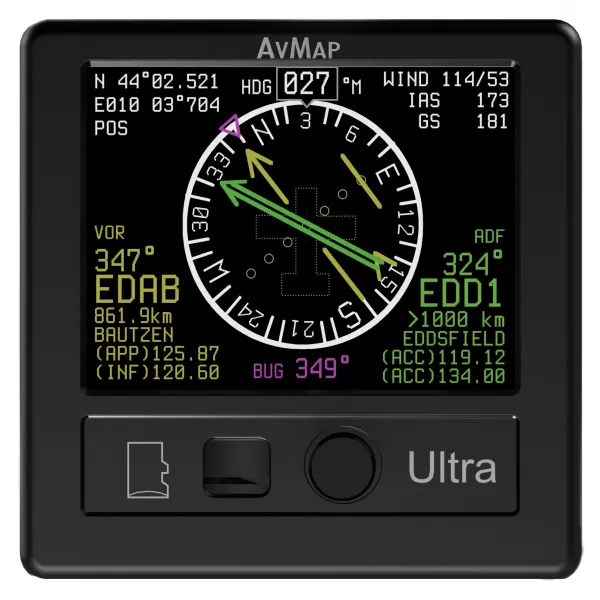

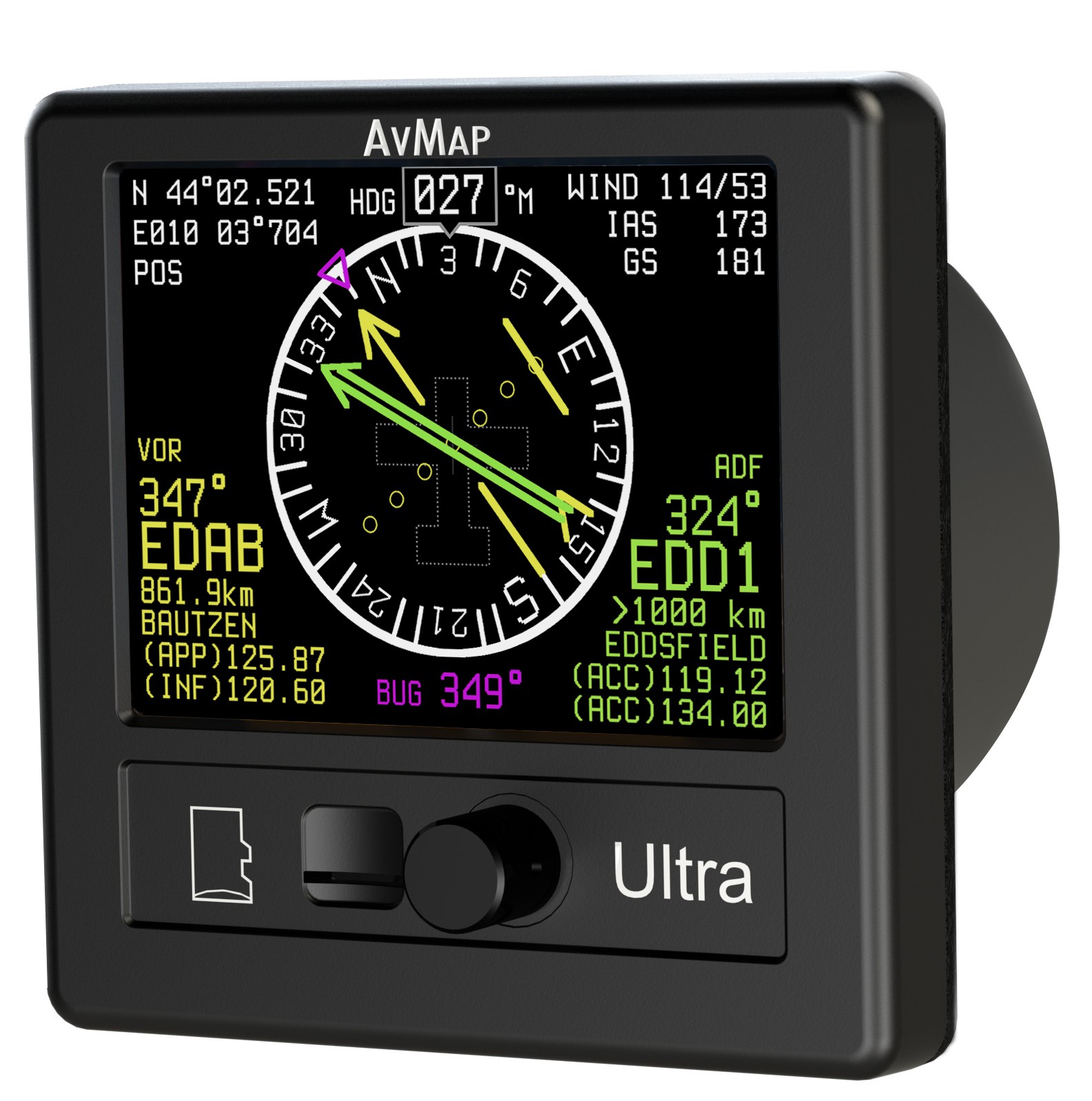

Les affichages à l'écran EFIS HSI : position actuelle, la distance, indications, radiaux par rapport aux points de référence de navigation et les données de vent approximatives.

Le EFIS Ultra contient un modèle magnétique du monde interne qui permet de calculer la déclinaison magnétique locale. Le EFIS Ultra peut calculer la position et la vitesse- sol, même en l'absence de GPS, avec une qualité dégradée.

Spécifications techniques :

Hardware :

• Dimensions : 95 x 95 x 78 mm
• Diamètre: 77,5 mm (installation diamètre 79,5 mm)
• Poids : 230 g
• Affichage: 3.5 " -  320 x 240 pixels, luminosité de 500 cd/m2
• gyroscopes à 3 axes, accéléromètre et magnétomètre
• Gamme d'accélération ( 3 axes ) : + / - 8 g
• Plage de rotation: + / - 1600 deg / s
• capteurs de données de l'air : la gamme de 10 à 215 kts , -1000 à 40000 ft
• UAV processeur Navigation ® Mouvement
• 1,5 m de câble d'alimentation ( 10/35 VDC )
• 3 ports série RS- 232
• Consommation @ 12 V DC : 100 mA nominal
• câble récepteur GPS U - Blox NEO 6Q avec 59 " (1,5 m)

Logiciel :

• capacité de fusion de données
• vitesse et l'altitude du système Pitot - statique
• Attitude (roulis, tangage et le cap et le glissement latéral)
• Indicateur de Vent
• altimètre, la position de référence, les valeurs de référence V - vitesse spécifique avion
• la capacité de navigation exceptionnelle en cas de perte du signal GPS
• Muni de bases de données Jeppesen (APT , VOR , NDB) pour la navigation de secours. 4 couvertures disponibles : Europe-Afrique , Amérique du Nord , Amérique du Sud , et Asie - Australie .

Mise à jour disponible + instructions pour les versions inférieures à v3.14 dans la section télécharger
