Comment avoir une Position en Temps Réel dans les logiciels BAYO avec une antenne GPS Bluetooth


Voici la procédure qui vous permettre de créer une connexion Bluetooth avec votre antenne Bluetooth pour pouvoir avoir une position en temps réel sur les logiciels BAYO sur ordinateur.

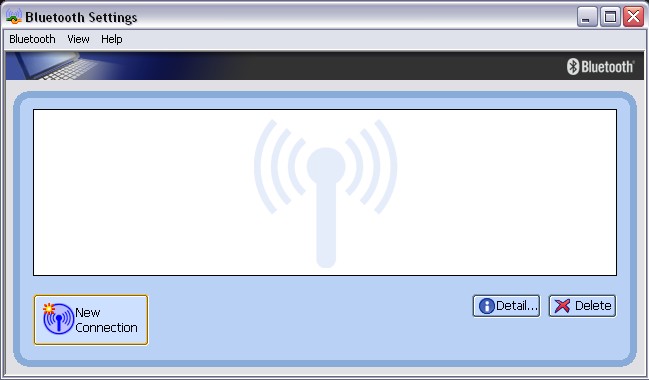

Ouvrez votre gestionnaire Bluetooth puis cliquez sur "Nouvelle connection"

Bluetooth connexion antenne GPS

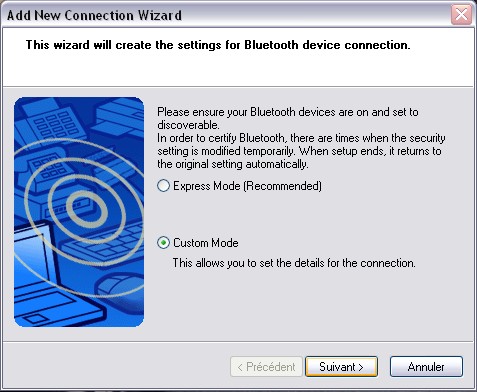

Sélectionnez ensuite "Mode personnalisé", cliquez sur "Suivant"

installer gps pour bluetooth

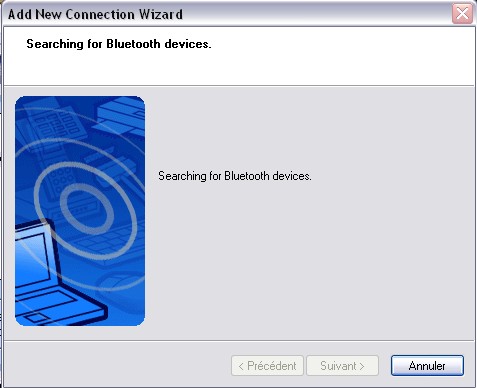

Le gestionnaire bluetooth recherche les appareils bluetooth actifs (Il faut naturellement que votre antenne GPS Bluetooth soit allumée pour être détectée)
Cliquez sur "Suivant"

Service de recherche bluetooth

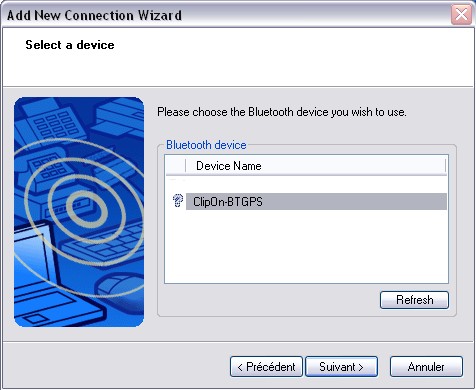

Sélectionnez votre antenne puis cliquez sur "Suivant"

Selectionner son antenne

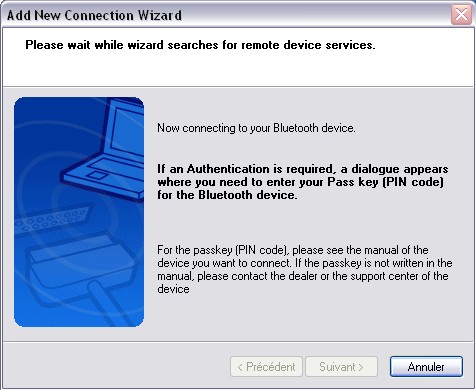

Le gestionnaire installe la configuration de l'antenne GPS puis vous notifie qu'il faudra le code pin si nécessaire pour connecter votre antenne GPS
(Par défaut, le code Pin est généralement 0000 ou 1234)
Si ce n'est pas le cas, référez-vous au mode d'emplois de votre antenne GPS.
Cliquez sur "Suivant"

Configuration antenne bluetooth GPS

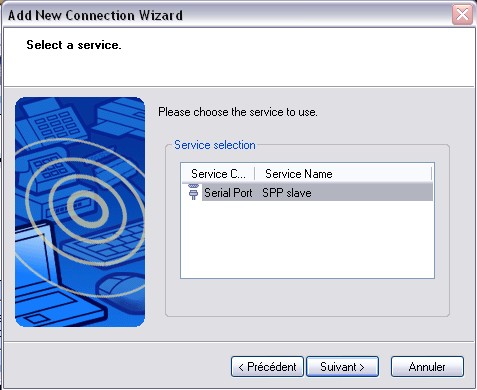

Sélectionnez "Sériel Port SPP slave" puis cliquez sur "Suivant"

Sélectionnez "Sériel Port SPP slave"

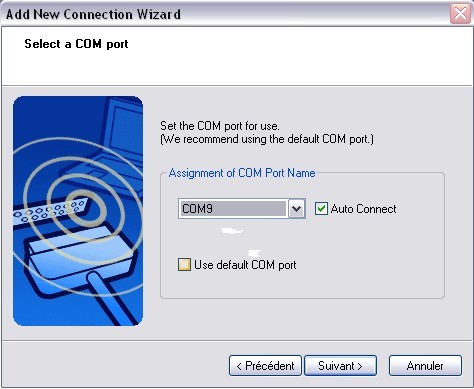

C'est à cette fenêtre là qu'il ne faut pas faire d'erreur,
il faut décocher "Utiliser le Port COM par défaut" sinon votre antenne ne fonctionnera pas avec nos logiciels.
Il faut choisir un autre Port COM que celui sélectionné par défaut (COM 40)
Choisissez un Port COM non utilisé proche des 10 premiers puis cliquez sur "Suivant"

choisir un autre Port COM

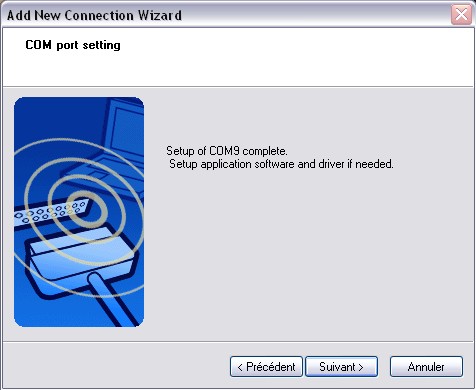

Le gestionnaire bluetooth termine l'installation et la configuration de votre antenne GPS bluetooth, cliquez sur "Suivant"

termine l'installation et la configuration de votre antenne GPS bluetooth

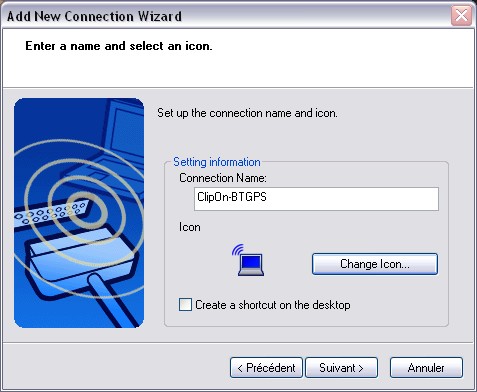

Donnez le nom que vous souhaitez à votre antenne GPS bluetooth, sélectionnez l'icône que vous désirez puis cliquez sur "Suivant"

onnez le nom que vous souhaitez à votre antenne GPS bluetooth

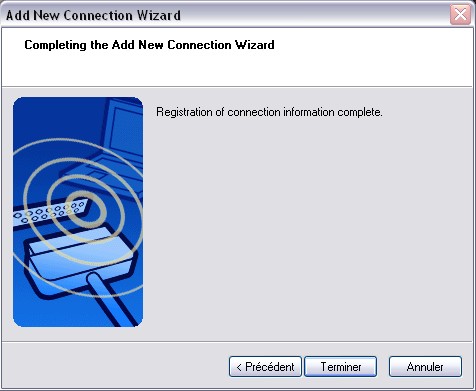

Le gestionnaire bluetooth termine l'installation de votre antenne GPS bluetooth puis cliquez sur "Suivant"

termine l'installation de votre antenne GPS bluetooth


Dans le gestionnaire bluetooth, il faut maintenant activer la connexion avec l'antenne GPS bluetooth.

activer la connexion avec l'antenne GPS bluetooth

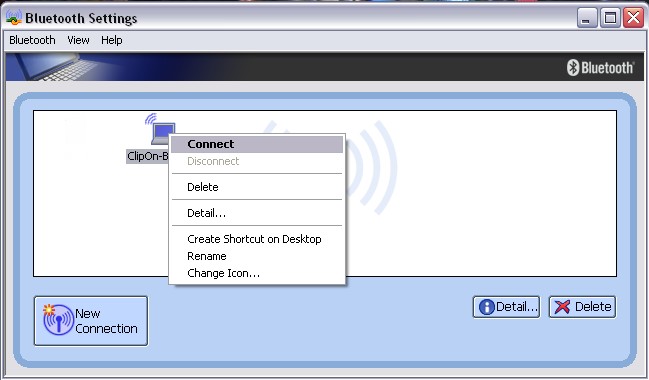

 Effectuez un clic droit sur la connexion avec l'antenne GPS bluetooth puis cliquez sur "Connecter"

un clic droit sur la connexion avec l'antenne GPS bluetooth

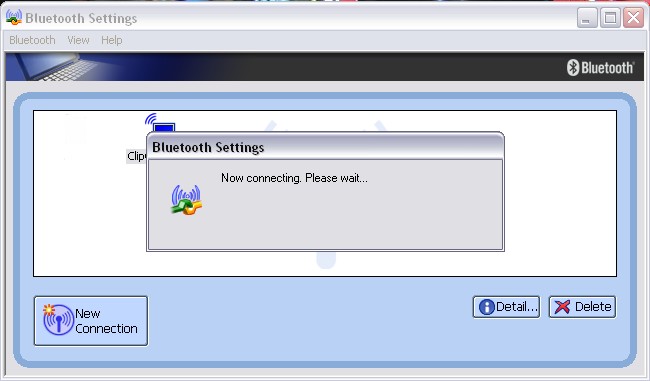

Patientez le temps que le gestionnaire Buetooth connecte l'antenne GPS bluetooth avec l'ordinateur

gestionnaire Buetooth connecte l'antenne GPS bluetooth avec l'ordinateur

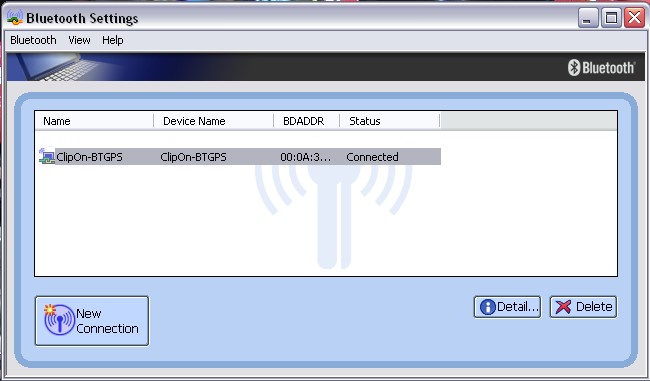

Une fois la connection effectué, vous pouvez voir que la connection est active.
Fermez la fenêtre ci dessous si vous le déisrez (cela ne va pas arréter la connexion entre l'antenne GPS et l'ordinateur)
Vérifiez que vous recevez bien les signaux satellites avec l'antenne (Led de l'antenne GPS ou dans un logiciel fourni avec l'antenne GPS)

Vérifiez que vous recevez bien les signaux satellites avec l'antenne


Lancez l'un de nos logiciels BAYO (CartoExploreur 3 / CartoExploreur 3D / PhotoExploreur 3D)
Une fois le logiciel démarré, cliquez sur l'icône "Position Temps Réel"

Lancez l'un de nos logiciels BAYO

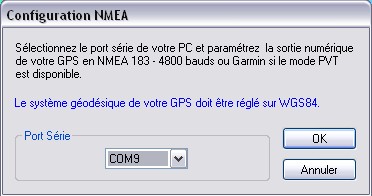

Une fois que vous aurez cliqué sur l'icône GPS, la fenêtre ci dessous apparaîtra :
Sélectionnez le Port COM que vous avez choisi dans la configuration précédement effectuée.
Cliquez sur OK.

Sélectionnez le Port COM pour la configuration

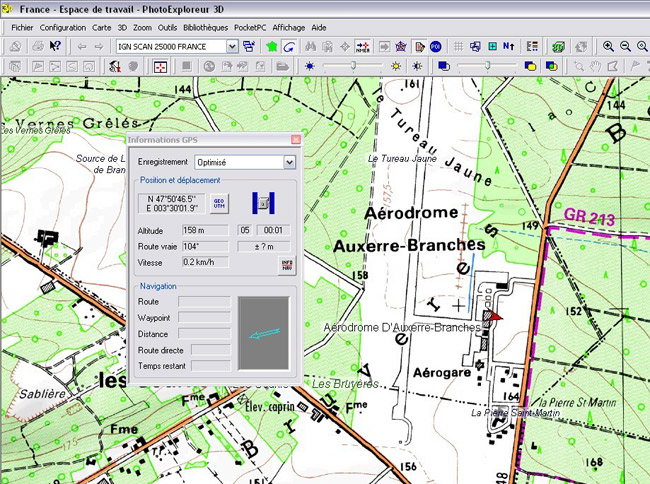

Une fois la connexion établie entre votre antenne GPS et l'un de nos logiciel, vous aurez votre position suivant l'impression d'écran ci dessous.

Votre position
